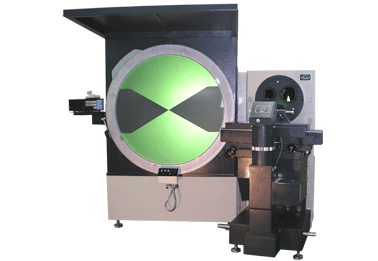

JT7 φ1200mm投影儀
本儀器能方便而迅速地測量被測件的長度、角度、輪廓，表面形狀等，例如：齒輪、凸輪、螺紋，各種樣板，各類刀具（滾刀、銑刀、成型車刀。。。。。）以及各種復雜形狀的零件，特別適用于大尺寸，復雜形狀被測件的測量，因而被廣泛應用于汽輪機廠，航發動機廠，工具廠及有關的各種機械制造廠等。
產品介紹
一、 特點：
1、 投影屏面積大，可以使較大尺寸被測件得到完整的影像。
2、 工作臺測量范圍大，讀數系統采用數字顯示。
3、 工作臺從縱、橫向傳動采用電動，電器開關集中控制，操作使用方便。
4、 先進的光柵傳感器數顯技術和數據處理系統，效率高，誤差小。
二、 用途：
本儀器能方便而迅速地測量被測件的長度、角度、輪廓，表面形狀等，例如：齒輪、凸輪、螺紋，各種樣板，各類刀具（滾刀、銑刀、成型車刀。。。。。）以及各種復雜形狀的零件，特別適用于大尺寸，復雜形狀被測件的測量，因而被廣泛應用于汽輪機廠，航發動機廠，工具廠及有關的各種機械制造廠等。
三、 規格參數：
1、 投影屏：
a 影屏尺寸（ mm ） φ 1200
b 轉動最小讀數值： 1 ′
2、 物鏡
3、 工作臺
臺面尺寸（ mm ） 800 × 230
測量范圍（ mm ）
a 縱向： 300
b 垂向： 200
c 橫向（調焦） 60
d 轉動： ± 15 °
e 縱向、垂向數字顯示最小顯示值： 0.001mm
4 、工作臺面離物鏡光軸距離： 最大 255 mm 最小 55 mm
5 、使用頂針架時被測件的最大尺寸（ mm ）：直徑φ 300 ，長度 450
6 、儀器外形尺寸（長×寬×高）： 3500 × 2320 × 2250
